Газовый котёл ИШМА-63 У2 (САБК), ES, NS Боринское

ИШМА-63 — это напольный газовый котёл, который предназначен для отопления промышленных и жилых помещений площадью до 630 квадратных метров с открытой камерой сгорания. Его номинальная тепловая мощность варьируется от 60 до 63 кВт, разбег которой зависит от года выпуска агрегата для генерации тепла. Если открыть паспорт на изделие и обратится к этой характеристики подробнее, можно найти следующие комментарии завода производителя: номинальная вырабатываемая тепловая мощность в кВт равна 63 кВт плюс минус 10%, т.е. может быть в реальности как 69,3, так и 56,7. Наверное в связи с этим на разных шильдиках - можно встретить разную мощность. Котлы от 63 до 100 кВт имеют одинаковую ширину, но разную глубину - поэтому спереди идентифицировать их достаточно сложно.

Этот котёл подходит для обогрева различных объектов: социальных учреждений, коттеджей, офисов и производственных помещений с высотой потолков не более 3 метров. Напольный котел ИШМА 63 — это мощный напольный газовый котёл полупромышленного типа, предназначенный для обогрева промышленных и жилых зданий площадью до 600 квадратных метров (при высоте потолков до 3 метров, всё что больше считается объемом, на который необходимо так же закладывать энергию), что позволяет использовать его в самых различных условиях.

К сожалению, достаточная устаревшая конструкция сердца котла состоящая из большого количества пластин, не позволяет им двигаться вверх по ступенькам увеличения мощности. Такой формат приведет к тому, что котлы станут очень тяжелыми и неудобными для монтажа и установки в котельных. В связи с этим, котлы данного производителя значительно проигрывают своим потенциальным конкурентам и не закрывают потребности в отоплении на больших и крупных предприятиях с площадью от 3000 и более квадратных метров.

ИШМА-63 идеально подходит для отопления социальных учреждений, коттеджей, офисов и производственных помещений, где высота потолков не превышает 3 метров. Благодаря своей универсальности, этот котёл станет надёжным помощником в создании комфортного микроклимата в вашем доме.

Заводская маркировка котлов:

• ИШМА-63 У2 - оснащается энергонезависимой российской автоматикой САБК-М, завод Сервис Газ, г. Ульяновск. Самое популярное модификация на рынке сбыта. Органы управления расположены под декоративной передней крышкой.
• ИШМА-63 ES - оснащается энергоЗАвисимой итальянской автоматикой ES Elettrosit 0.810.138, SIT GROUP. Управлять температурным режимом котла можно при помощи имитовского термостата, ручка которого для удобства выведена на верхнюю крышку. Обычно дороже на 20% отечественной модификации САБК-8-110 М8. Временно снят с производства.
• ИШМА-63 NS (Nova Mv Sit) - энергоНЕзависимая автоматика (ограниченный функционал и пропускная способность), пришла на замену ES после санкционных пакетов в 2022 году с европы. Артикул: 0.820.303.

Котел ИШМА-63, производимый на ОАО «Боринское» в Липецкой области, представляет собой проверенное временем отопительное оборудование, способное эффективно работать как в системах с естественной, так и с принудительной циркуляцией теплоносителя. В сверху на котле можно обнаружить буксировочный крюк, который позволяет перемещать котлы кран балкой верхом.

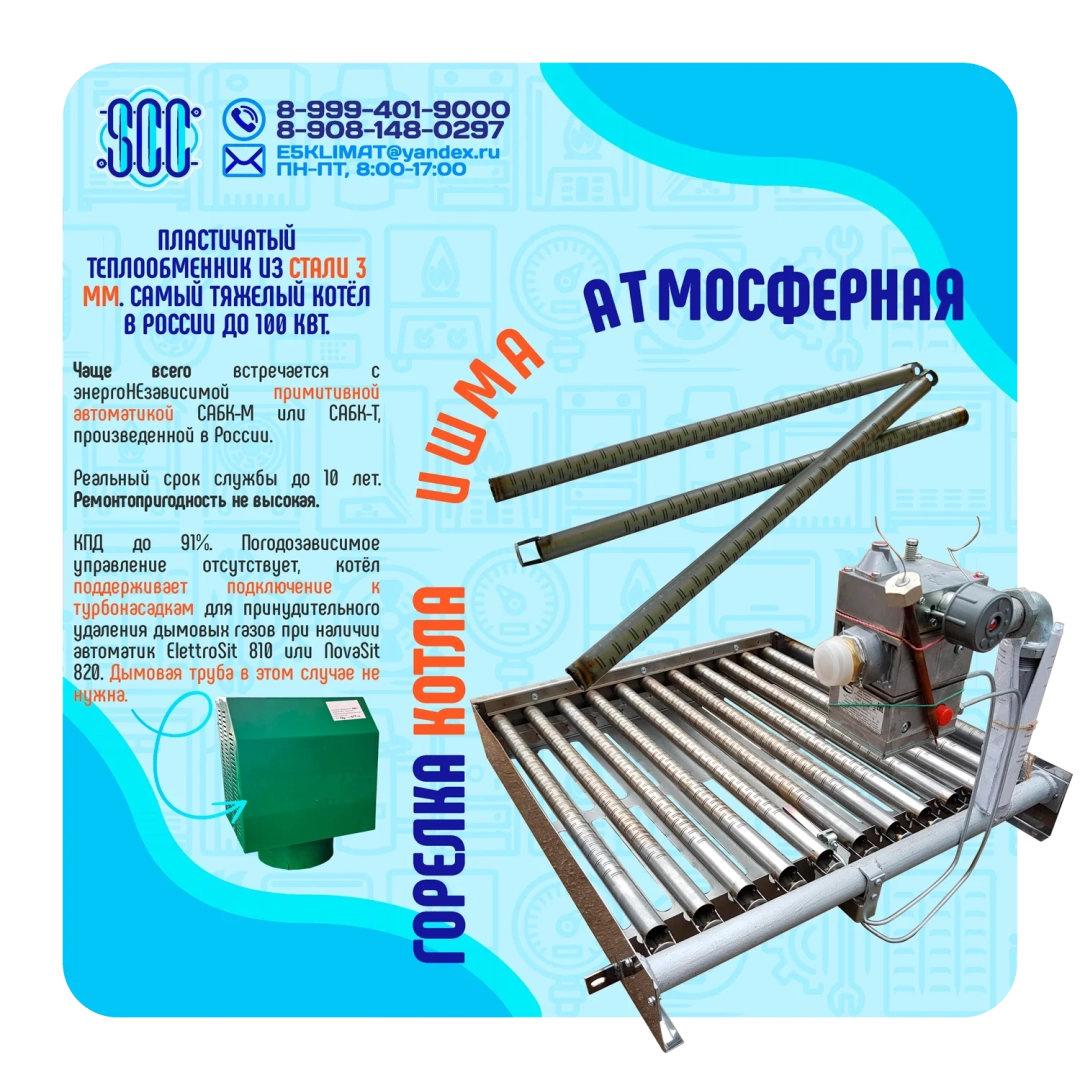

В основе котла лежит открытая камера сгорания с атмосферной одноступенчатой горелкой, изготовленной собственными силами предприятия. Для производства рожков используется передовое оборудование и высококачественные материалы, включая немагнитный сплав металлических листов. На верхней части рожков с помощью лазера наносятся огневые дорожки, что обеспечивает стабильность и безопасность работы котла, полное сгорание природного газа и экологическую чистоту. В конструкции этих трубок, по словам завода, не используются завихрители, как это сделано в решениях на основе продукции компании Polidoro — крупнейшего итальянского производителя газовых горелок в мире.

Газогорелочное устройство, представленное в виде рамки с микрофакельными горелочными трубами из нержавеющей стали, является простым и эффективным значительно упрощённым аналогом известных брендов, таких как Worgas и Polidoro. Это решение позволило избежать проблем с поставками комплектующих и значительно упростить процесс обслуживания и ремонта оборудования для конечного потребителя.

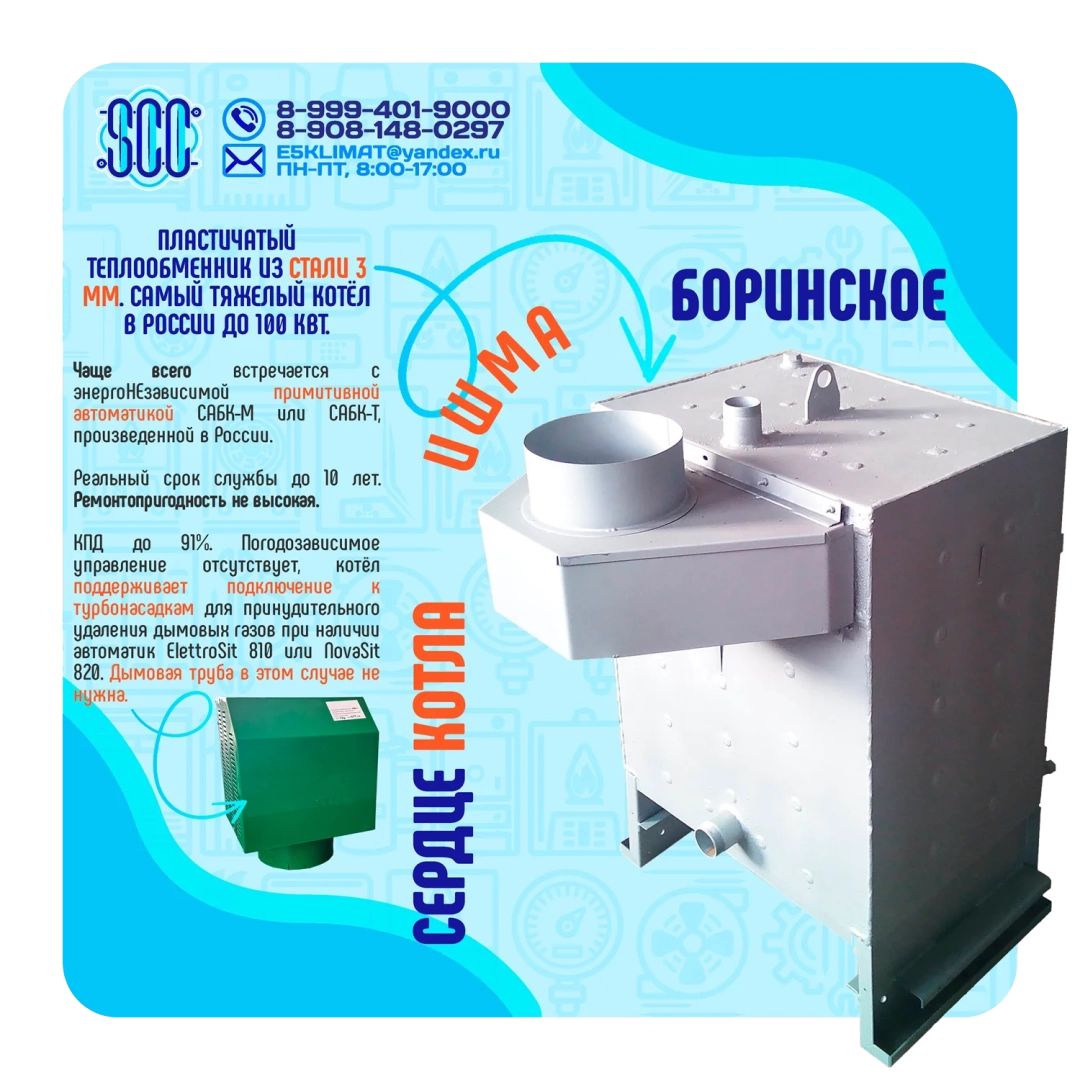

Конвективная часть газового котла ИШМА 63 представляет собой набор пластин с прямоточно-вертикальным движением теплоносителя, который в практическом плане имеет форму правильного куба и изготовлен из холоднокатаной стали толщиной 3 мм. Отдел контроля качества тщательно проверяет каждую пластину на избыточное давление в 5 бар, что гарантирует надежность и долговечность конструкции.

Пластины расположены вертикально, а между ними циркулирует теплоноситель, обеспечивая эффективный теплообмен. Более подробное описание устройства теплообменника можно найти в галерее данной карточки товара.

В задней части теплообменника предусмотрен съемный прямоугольный патрубок для подключения стационарной трубы дымохода. Относительно пола дымовые газы выходят вертикально вверх. Рабочее давление в системе не должно превышать 3 атмосфер.

Форма моноблока, а также развитая поверхность теплообмена и вертикальные турбулизаторы позволяют котлу демонстрировать высокий КПД, который в идеальных условиях эксплуатации достигает 89-91%. В современных условиях это уже не является чем-то удивительным или чем-то необычным. Конструкция была успешно заимствована у первого котла в России с пластинчатым теплообменником, который до сих пор успешно продается под торговой маркой «Хопёр» на территории Российской Федерации.

Подающий патрубок теплоносителя находится в верхней крышке котла, а обратный — на его задней части, подключение строго резьбовое ДУ50 мм. Такое расположение характерно для моделей, выпущенных после 2007–2008 годов.

В котлах, выпущенных до 2006 года, теплообменники имели значительные зоны застоя. Кроме того, у них было другое расположение труб для подключения теплоносителя: они выходили строго горизонтально назад — подающий и принимающий.

В котле предусмотрена возможность промывки теплообменника без слива теплоносителя из системы отопления, что указано в нормативно-технической документации.

Важно отметить, что использование котла ИШМА для прямого подогрева сетевой водопроводной воды для хозяйственных целей путем ее пропуска через теплообменник недопустимо. Это может привести к выходу котла из строя из-за образования отложений (накипи) на стенках теплообменника.

Утечки отопительной воды через уплотнения кранов, насоса и соединения трубопровода необходимо немедленно устранять, так как частый долив свежей водопроводной воды в отопительную систему нежелателен по вышеуказанной причине. Воду в системе отопления рекомендуется менять не чаще одного раза в год.

Если избыточное давление воды в теплообменнике превысит 4 кг/см², сработает предохранительный клапан, который сбросит воду в канализацию для снижения давления в теплообменнике.

Котел эффективно работает в диапазоне разряжений от 5 до 20 Па, что позволяет подключить к нему итальянские газовые клапаны и использовать турбонасадки для принудительного удаления дымовых газов без стационарной дымовой трубы, что значительно экономит средства заказчика.

Для обеспечения лучшего разряжения в дымоходе необходимо перекрыть тягостабилизирующее отверстие в нижней части дымоотводящего устройства.

Установка турбонадставки осуществляется с учетом использования вертикального участка высотой от 0,5 до 1 метра и горизонтального участка вбок через стену под углом 3–5 градусов для защиты от скопления конденсата.

Одноконтурная конструкция стального теплообменника совместима с баками-водонагревателями косвенного нагрева. Его мощность необходимо учитывать при проектировании системы, учитывая площадь отапливаемого здания и потребляемую мощность бака, как указано в руководстве по эксплуатации.

Теплообменник при сборке покрывается минеральным утеплителем толщиной до 50 мм, который сохраняет тепло и обеспечивает низкую температуру облицовки котла.

Облицовка покрывается порошковой краской белого цвета с легким оттенков слоновой кости, которая гармонично сочетается с любым дизайном внутреннего убранства и интерьера котельных.

Каждый котёл оснащается датчиком температуры, запальником и термометром в верхней части декоративной панели. В нижней части декоративной панели, рядом с ГГУ, есть прорези для подачи воздуха из помещения, что обеспечивает стабильную работу ГГУ. Для сжигания 1 кубического метра газа требуется 10 кубических метров воздуха.

Котел ИШМА-63 У2 — это мощное и надежное решение для систем отопления, которое станет отличным выбором для самых различных объектов. Среди основных конкурентов в России он выделяется своей внушительной массой, что обеспечивает его долговечность и устойчивость.

При выборе котла ИШМА стоит обратить внимание на его вес, однако это не единственный критерий надежности. Современные технологии и высокое качество материалов также играют важную роль в обеспечении качества и долговечности. В конце данного описания товара мы подробнее расскажем о достоинствах и недостатках котлов ИШМА.

Газовая автоматика безопасности, входящая в комплект котла, предназначена для подачи газа к основной горелке. Она выполняет несколько важных функций: регулирует температуру воды и автоматически перекрывает клапан газопровода в следующих ситуациях:

1. * При погасании запальной горелки.
2. * При понижении давления газа в сети ниже минимального рабочего значения.
3. * При прекращении подачи газа.
4. * При погасании пламени (контроль пламени).
5. * Терморегулятор мокрого типа, который предотвращает перегревание теплообменника.
6. * При отсутствии тяги.
7. * Стабилизатор тяги, который обеспечивает стабильность тяги даже при сильных порывах ветра.

Принцип работы газовой российской автоматики безопасности довольно прост. Он основан на изменении давления газа в импульсных трубках, которое прямо пропорционально нагреву биметаллических пластин с клапанами пламени. Каждая трубка подключена к блоку, отвечающему за определенный сегмент.

Комплект САБК, разработанный заводом СервисГаз, представляет собой энергонезависимую автоматику, которая не требует подключения к электрической сети. Вместо этого она использует энергию давления газа из подающей магистрали. Газовый клапан, представлен редуктором выпускаемым в России под маркой САБК-8-110 М8 обеспечивает безопасную работу котла «ИШМА 63», регулируя температуру воды на выходе и прекращая подачу газа при погасании пламени запальника и отсутствии тяги в классической дымовой трубе.

Если вы ищете простое и недорогое решение, то стоит обратить внимание на автоматику САБК М8. Она часто используется в школах, техникумах, складах, теплицах и на небольших производствах.

Если вы хотите выбрать котёл ИШМА с точки зрения комфорта и функциональности, то модели с автоматикой ES и NS будут лучшим выбором. Они позволяют более точно настраивать температуру, подключать комнатные термостаты для автоматического поддержания температуры в помещении и имеют отдельные органы управления на верхней части передней панели для удобства эксплуатации.

Принцип работы автоматики НОВАСИТ (похож на ElettroSit 810):

После активации функции пьезорозжига запальная горелка начинает работу, нагревая термопару и термогенератор. В результате этого процесса возникает термоэлектрическая энергия, которая поступает на электромагниты входного и стопорного клапанов, удерживая их в открытом положении.

В этот момент происходит розжиг основной горелки, и начинается нагрев котла.

Когда температура выходящей воды достигает заданного уровня, который регулируется термостатом, цепь питания прерывается, и клапан перекрывает подачу газа к основной горелке. Через некоторое время, когда температура воды в котле снижается, цепь замыкается, и горелка снова загорается.

Если в дымоходе отсутствует тяга, срабатывает датчик контроля дымовых газов, который предотвращает аварийную ситуацию. Датчик разрывает цепь питания, и клапан перекрывает подачу газа к основной и запальной горелкам. После устранения причины отсутствия тяги котёл можно запустить вручную.

В случае прекращения подачи газа из сети, основная и запальная горелки гаснут, а входной и стопорный клапаны закрываются. Если температура в котле поднимается выше 95 градусов, термостат перегрева также размыкает цепи питания, что приводит к закрытию клапанов и остановке подачи газа.

Котлы Ишма — это надежные и качественные изделия, которые соответствуют основным требованиям рынка и запросам конечных потребителей. Они обеспечивают надежную работу, простоту в использовании и удобство технического обслуживания.

Котёл поставляется в упаковке, включающей поддон и жёсткую деревянную обрешётку. Это обеспечивает надёжную защиту при транспортировке из точки А в точку Б, даже через сеть ведущих транспортных компаний.

За что поругать?

Не всем нравится пользоваться спичками или зажигалкой для ручного розжига, особенно учитывая, что ближайший конкурент с таким же форм-фактором, как у рассматриваемого котла, — «Хопер» от завода «Ирбис» — уже давно оснастил свои модели пьезоэлементом, что значительно упрощает процесс розжига.

Котлы САБК-М и САБК-Т с номинальной тепловой мощностью от 25 до 99 кВт оснащены постоянно горящим запальником. Хотя это не сильно влияет на расход газа, такой подход к работе котла, хоть и не сильно отличается от привычных нам решений, кажется устаревшим.

С момента создания прямоточного пластинчатого теплообменника прошло более 40 лет, и его модернизировали лишь однажды, убрав зоны застоя. Однако не было внедрено никаких инновационных решений для повышения КПД и теплоотдачи.

Одноступенчатая горелка собственного производства, используемая в рассматриваемых котлах, имеет устаревшую конструкцию. Она предназначена для снижения себестоимости изделия, оптимизации сборочной линии и увеличения прибыли. Большинство производителей, заботящихся о своей репутации, используют проверенные решения для газовых рожков и горелок от итальянской компании «Полидоро». Стоит отметить, что данную заводскую горелку невозможно перевести на работу со сжиженным газом.

Большой объём теплоносителя замедляет движение воды внутри теплообменника, что увеличивает вероятность образования конденсата снаружи и накипи внутри. Это приводит к быстрому износу теплообменников.

Отсутствие автоматизации верхнего уровня не позволяет подключить к котлам внешние датчики или дистанционное управление, что снижает уровень комфорта.

В случае выхода из строя и течи стальной теплообменник невозможно починить или заварить, требуется полная замена, стоимость которой составляет от 60 до 120 тысяч рублей.

Наличие «горячего резерва» приводит к дополнительным потерям. Газовые напольные водогрейные котлы изначально настроены на работу в режиме максимальной производительности. В этом режиме всё работает хорошо: газ подаётся на полную мощность, шибер дымохода открыт полностью, тяга максимальная, теплоноситель движется с максимальной скоростью, и котёл ИШМА-63 выдаёт свою максимальную мощность в соответствии с паспортными данными.

Однако в таком режиме оборудование может работать только в условиях суровой зимы, когда температура на улице ниже минус 15 градусов Цельсия. В настоящее время мы живём в эпоху глобального потепления, и суровые морозы становятся редкостью. Чаще приходится эксплуатировать отопительное оборудование при температурах около нуля. Для работы в таких условиях котлы приспособлены не так хорошо, как для максимальной нагрузки в мороз. Чтобы не перегревать помещение и экономить газ, приходится часто включать и выключать котёл.

Проблема заключается в том, что в обычном котле находится большое количество воды (от 50 до 120 литров). Этот объём всегда присутствует в котле и не участвует в передаче тепла от отопления потребителю, но его необходимо нагревать при каждом пуске котла. Нагретая вода в теплообменнике котла называется «горячим резервом». Первоначально, чтобы избежать образования конденсата, необходимо полностью прогреть котёл. Это занимает примерно 15 минут, в зависимости от марки котла и устройства системы отопления. За это время весь израсходованный газ будет потрачен впустую, так как отопление здания ещё не работает. И только после прогрева котла, когда тепло начинает поступать в помещение, котёл выполняет свою задачу.

Затем котёл нагревает помещение до заданной температуры, и автоматика выключает основную горелку. Поскольку потери тепла здания невелики (на улице не очень холодно), следующий пуск котла произойдёт не скоро. Примерно через 2–3 часа теплоноситель в котле и вся система отопления остынут. И когда придёт время включить котёл, опять придётся греть воду в котле 15 минут, оплачивая газ.

Таким образом, за сутки котёл может проработать без отопления, но тратить газ в течение 3 часов. И так происходит каждый день, пока не станет действительно холодно.
Ещё одним минусом является образование конденсата в период между пуском котла и его прогревом до 50 градусов. Конденсат имеет кислотную основу и способствует коррозии металла, а за время прогрева его образуется довольно много.

За что похвалить котлы ИШМА?

Использование котла ИШМА-63 в простых устаревших системах отопления с естественной циркуляцией воды, не требующих насосов, хорошо адаптировано к данному решению для производства тепла. Конструкция теплообменника, разработанная в 80-х годах, прекрасно подходит для систем с большим объёмом теплоносителя. Вместо традиционных радиаторов, которые раньше были распространены повсеместно, использовали 89-дюймовые трубы полностью внутри наполненные теплоносителем. Это имеет определённые недостатки, связанные с тем, что такие отопительные приборы не соответствуют современным рыночным требованиям к оборудованию подобной мощности и класса.

Поскольку большинство современных систем отопления работают в принудительном режиме с циркуляционными насосами, а в домовых и организационных хозяйствах обычно нет проблем с электричеством, установка насоса не представляет серьёзной угрозы. Для таких систем рекомендуется использовать котлы нового поколения с небольшим объёмом теплоносителя, которые соответствуют требованиям безопасности.

Всё это побудило нас написать статью в личном блоге под названием «Как насос повышает эффективность и снижает расходы на газ?».

Котлы ИШМА, оснащённые итальянской автоматикой Nova или Elettrosit, могут быть оснащены системой принудительного удаления дымовых газов, что позволяет полностью отказаться от использования стационарной вертикальной дымовой трубы.

Применение котлов ИШМА на газоходах высотой от 5 метров позволяет снизить затраты на покупку дорогостоящих дымоходов. Например для котлов с гидронным теплообменниками, к сожалению придется приобрести трубы высотой не менее 8 метров от земли, чтобы обеспечить необходимое разряжение и тягу за котлом.

Кроме того, котлы с отечественной автоматикой не требуют подключения к сети 220 В.
