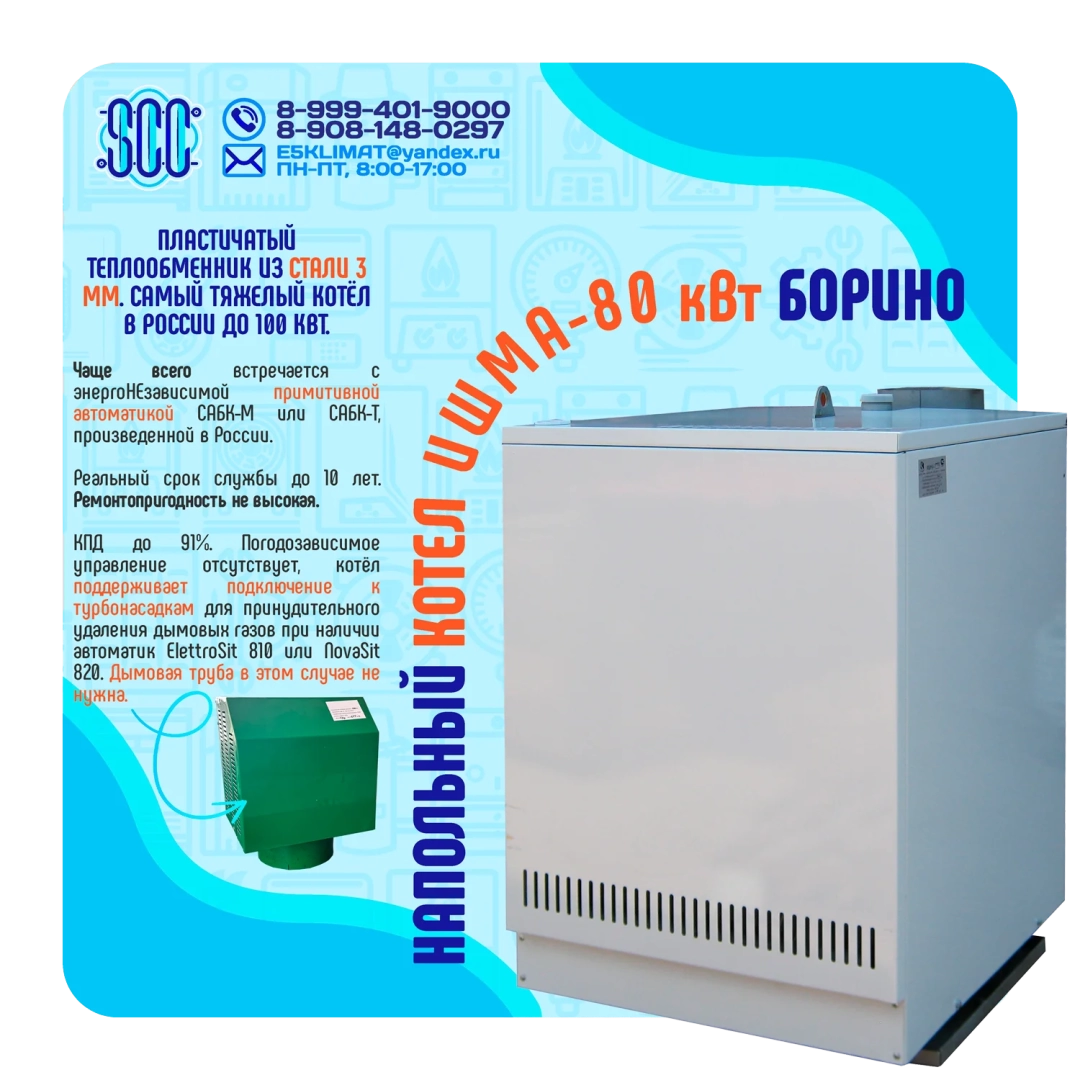

Котёл ИШМА-80 Боринское

Котел ИШМА-80 - это напольный газовый аппарат, который используется для отопления промышленных и бытовых зданий площадью до 800 квадратных метров (номинальная тепловая мощность по паспорту варьируется от диапазоне от 75 до 85 кВт). Он подходит для обогрева социальных объектов, коттеджей, офисов и производственных помещений с высотой потолков не более 3 метров.

Заводская маркировка котлов:

• ИШМА-80 У2 - оснащается энергонезависимой российской автоматикой САБК-М, завод Сервис Газ, г. Ульяновск. Самое популярное модификация на рынке сбыта.
• ИШМА-80 ES - оснащается энергоЗАвисимой итальянской автоматикой ES Elettrosit 0.810.138, SIT GROUP.
• ИШМА-80 NS (Nova Mv Sit) - энергоНЕзависимая автоматика (ограниченный функционал и пропускная способность), пришла на замену ES после санкционных пакетов в 2022 году с европы. Артикул: 0.820.303.

Производитель котла - завод ОАО "Боринское" под Липецком. Котел легко адаптируется к системам с естественной или принудительной циркуляцией теплоносителя и оснащен открытой камерой сгорания с атмосферной одноступенчатой горелкой собственного производства. Изготовление рожков осуществляется на современном оборудовании и из хороших материалов, немагнитный сплав металлических листов. Огневые дорожки высечены на верхней части рожка при помощи лазера.

Газогорелочное устройство выполнено в виде рамки с микрофакельными горелочными трубами из нержавеющей стали (простой и лаконичный аналог, которым заменили worgas и polidoro). Такой шаг со стороны завода изготовителя Боринское позволил исключить проблемы с поставками комплектующих и простоты обслуживания с дальнейшей ремонтопригодностью оборудования для конечного заказчика (эксплуатанта).

Сердцем котла ИШМА-80 является конвективная часть, которая образована набором пластин с прямоточно-вертикальным принципом движения теплоносителя. Имеет форму правильного куба. Она производится из 3 мм холодной катанной стали и кратковременно проверяется на избыточное давление в 5 бар отделом контроля качества. Пластины расположены вертикально, между ними находится теплоноситель. Подробнее ознакомиться со строением теплообменника можно на примере живых фотографий в галереи товара. Задняя часть теплообменника имеет выход для подключения прямоугольного патрубка дымохода с вертикальным выходом дымовых газов наверх. Рабочее давление в системе не должно превышать трех атмосфер. Форма моноблока с развитой поверхностью теплообмена и вертикальными турбулизаторами позволяет котлу достигать высокого КПД от 89 до 91% (в идеальных условиях эксплуатации). Конструкция успешно позаимствована у первого котла в России с пластинчатым теплообменником, который по настоящее время успешно реализуется на территории Российской федерации под торговой маркой Хопёр, производства завода АО Ирбис.

Подающий патрубок теплоносителя расположен в верхней крышке, а обратный патрубок - на тыльной части котла. Такой формат подключения теплоносителя к системе присущ для котлов производства после 2007-2008 годов и является новым образом. До этого конструкция теплообменника имела ряд существенных минусов, такие как зоны застоя и другое подключение по воде - подача и обратка там были расположены на тыльной части теплообменника. В котле присутствует возможность промывки теплообменника без слива теплоносителя из системы отопления, об этом завод заявление в нормативно-технических документах. Внимание! Не допускается использование котла ИШМА для прямого подогрева сетевой водопроводной воды для хозяйственных целей путем ее пропускания через теплообменник котла. Это приведет к выходу котла из строя из-за возникновения снижающих теплоотвод отложений (накипи) на стенках теплообменника (прогорание теплообменника). Утечки отопительной воды через уплотнение кранов, насоса и соединения трубопровода необходимо незамедлительно ликвидировать, так как частый долив свежей водопроводной воды в отопительную систему по вышеуказанной причине нежелателен! Воду в системе отопления рекомендуется менять не чаще 1 раза в год.

При превышении избыточного давления воды в теплообменнике значения 4 кг/см срабатывает предохранительный клапан, сбрасывая воду в канализацию для уменьшения давления в теплообменнике.

Котел эффективно работает в диапазоне разряжений от 5 до 20 Па, благодаря чему к котлу с итальянскими газовыми клапанами - стало возможным подключить турбонасадки для принудительного удаления дымовых газов - без использования стационарной дымовой трубы со значительной экономией денежных средств заказчика. Для обеспечения лучшего разряжения в дымоходе необходимо перекрыть тягостабилизирующее отверстие в нижней части дымоотводящего устройства. Монтаж турбонадставки происходит с учетом применения одного разгонного вертикального участка высотой от 0,5 до 1 метра и горизонтального участка в бок через стену под углом 3-5 градусов (защита от скопления конденсата).

Одноконтурная конструкция стального теплообменника совместима с баками водонагревателями косвенного нагрева. Его номинальную мощность необходимо учитывать при проектировании системы: площадь отапливаемого здания + потребляемая мощность бака, обычно этот параметр указывают в руководстве по эксплуатации.

Теплообменник при сборке покрывается минеральным утеплителем толщиной до 50 мм, который сохраняет тепло и отвечает за низкую температуру облицовки котла. Обшивка покрывается порошковой краской белого цвета, которая отлично гармонирует с любым дизайном внутреннего убранства и интерьера ваших котельных.

Каждый котел обязательно оснащается датчиком температуры, запальником и термометром в верхней части декоративной панели аппарата для производства тепла. Спереди снизу декоративная панель котла в районе ГГУ имеет прорези, через которые доставляется воздух из помещения к ГГУ, обеспечивая ее стабильную и постоянную работу. На 1 куб.м. сжигаемого газа необходимо 10 куб.м. воздуха.

Котел ИШМА-80 У2 - надежное и эффективное решение для систем отопления различных объектов. Газовый напольный котел ИШМА-80 - самый тяжелый СТАЛЬНОЙ котел аналогичной мощности среди основных конкурентов в России. Используйте эту простую формулу при покупке котла ИШМА, и вы обязательно останетесь довольны своим выбором. Именно такие доводы часто применял отдел маркетинга любой торгующей организации, а так же отдел продаж производителя при продаже котлов ИШМА конечным потребителям.

Сегодня параметр веса котла не является залогом надежности. Современные применяемые технологии и качество сырья оставляют желать лучшего. Подробнее о минусах и плюсах котельного оборудования выпускаемого под торговой маркой ИШМА - мы расскажем в конце данного описания. Не пропустите!

Газовая автоматика безопасности предназначена для подачи газа к основной горелке, отвечает за регулирование температуры воды и автоматическое перекрытие клапана газопровода в следующих случаях:

• при погасании запальной горелки;
• при понижении давления газа в сети ниже минимального рабочего значения;
• при прекращении подачи газа;
• отключение подачи газа в случае погасания (контроль пламени);
• терморегулятор (мокрого типа), предотвращающий перегревание теплообменника;
• отключение при отсутствии тяги;
• стабилизатор тяги при порывах ветра.

Принцип работы достаточно прост и заключается в изменении давления газа в импульсных трубках, которые прямо пропорционально зависят от нагреваемых биметаллических пластин с клапанами пламени. Каждая такая трубочка подключается к блоку (полости), отвечающему за тот или иной сегмент.

Комплект САБК (отечественное решение от завода СервисГаз) является энергонезависимой автоматикой, то есть подключение газового клапана к электрической сети не требуется. Вместо электрической энергии используется энергия давления газа. Газовый клапан САБК-8-110 М8 обеспечивает безопасную работу котла "ИШМА 80", осуществляет регулирование температуры воды на выходе, а также прекращает подачу газа при погасании пламени запальника и отсутствии тяги в классической дымовой трубе.

Если вы предъявляете минимальные требования к закупаемому оборудованию, то советуем обратить внимание на отечественную автоматику с более низкой ценой. Чаще всего котлы ИШМА с отечественной автоматикой САБК М приобретают школы, техникумы, склады, теплицы и частные производства.

Если выбирать газовый котел ИШМА с точки зрения комфорта и заложенной в них функциональности, то модели с автоматикой ES, NS сразу же выходят в лидеры благодаря более точной настройке температурного режима, функциональным особенностям по подключению комнатных термостатов (автоматическое поддержание температуры в помещении), отдельным органам управления для их настройки, которые вынесены на переднюю панель для максимального удобства без необходимости постоянно открывать декоративную крышку.

Котлы Ишма - это отличное изделие, которое соответствует основным критериям цены-качества и большинству рыночных запросов конечных потребителей. Обеспечивает надежную работу, простоту и легкость в эксплуатации, а также удобство технического обслуживания.

Котел с завода поставляется в упакованном виде, который представлен поддоном и жесткой деревянной обрешеткой. В ходе транспортировки это отлично защищает его в ходе транспортировки изделия из точки А в точку Б.

За что поругать?

1. Ручной розжиг при помощи спичек или зажигалки. Минус, который ругают ВСЕ. Хотя ближайший конкурент с точном таким же форм-фактором теплообменника, под названием Хопер от завода Ирбис, давно адаптировал свои котлы под установку пьезоэлемента для более удобного розжига оборудования.
2. Постоянно горящий запальник (на расход газа влияет не сильно). Актуально для отечественной автоматики САБК-М и САБК-Т на номинальной тепловой мощности 25-99 кВт.
3. Больше 40 лет, как только был создан прямоточный пластинчатый теплообменник, его модернизировали всего один раз, и то, убирая зоны застоя, без внедрения каких либо инновационных решений для повышения КПД и теплоотдачи.
4. Одноступенчатая горелка собственного производства устаревшей конструкции для снижения себестоимости изделия и увеличения маржинальности продукта для производства. Большинство уважающих себя производителей, давно используют проверенное недосягаемое для других решение газовых рожков и горелок от фирмы Полидоро (Италия). Так же стоит отметить, что заводскую горелку невозможно перевести на работу с сжиженным газом.
5. Большой объем теплоносителя уменьшает скорость движения воды внутри между полостей теплообменника, а это сильно увеличивает вероятность образования конденсата снаружи и накипи внутри. Теплообменники забиваются и начинают быстро выходить из строя.
6. Отсутствие автоматизации верхнего уровня, к котлам невозможно подключить внешние датчики или дистанционное управление, сильно увеличив уровень комфорта.
7. Стальной теплообменник в случае выхода из строя и течи - невозможно починить или заварить, только полная ДОРОГОСТОЯЩАЯ замена, в среднем от 50 до 100 тысяч рублей.
8. Присутствие потерь «горячего резерва». Газовые напольные водогрейный котлы изначально настраиваются на работу в режиме своей максимальной производительности. На этом режиме работы всё просто. Подача газа максимальная, шибер дымохода полностью открыт и тяга (расход воздуха через котел) максимальная, теплоноситель движется с максимальной скоростью и котёл ИШМА-80 выдает свою максимальную мощность в полном соответствии с паспортом. Но в таком режиме оборудование работает долго только при условии суровой зимы, когда температура вне помещения ниже минус 15 градусов Цельсия. Сейчас мы живем в эпоху глобально потепления, и суровые морозы встречаются редко. Всё чаще приходится эксплуатировать отопительное оборудования при температурах на улице около нуля. Для работы при нуле (в межсезонье) котлы приспособлены не так хорошо как для своей максимальной нагрузке в мороз. Чтобы не перегревать помещение и сэкономить на расходе газа приходится часто включать и выключать котел. Проблема заключается в том, что в обычном котле находится большое количество воды (от 50 до 120 литров). Этот объем всегда находится в котле и не участвует в процессе передачи тепла от отопления потребителю в систему теплого пола или радиаторов, но нагревать его при каждом очередном пуске котла обязательно необходимо. Нагретая вода в теплообменнике котла и называется горячим резервом. Первоначально, чтобы не образовывался конденсат, необходимо полностью прогреть котел. Для этого потребуется примерно 15 минут (в зависимости от марки обычного котла и устройства системы отопления). За это время весь израсходованный газ будет потрачен как бы зря, ведь отопление здания ещё не работает. И только после прогрева котла (в идеале по малому кругу через байпасную линию) начнет поступать тепло в помещение. Затем, котел выполнит свою задачу, нагреет помещение до заданной температуры и автоматика котла выключит основную горелку. Так как тепло потери здания не большие (на улице не очень холодно) следующий пуск котла будет не скоро. Примерно через 2-3 часа. За это время теплоноситель, находящийся непосредственно в котле остынет, как и вся система отопления. И когда придет время включить котел, опять придется греть 15 минут «вхолостую» нагревая только воду в котле и оплачивая за газ. Таким образом за сутки котел может проработать не отапливая дом но тратя газ 3 часа, и так каждый день пока не станет действительно холодно. Дополнительным большим минусом является образование конденсата от момента пуска котла до прогрева на 50 градусов. Конденсат имеет кислотную основу и способствует ускоренной коррозии металла, а за продолжительное время прогрева и конденсата образуется достаточно много.


За что похвалить котлы ИШМА?
